Dieser Artikel ist der Nachfolgeartikel von Artikel:
Artikelnummer:
545609

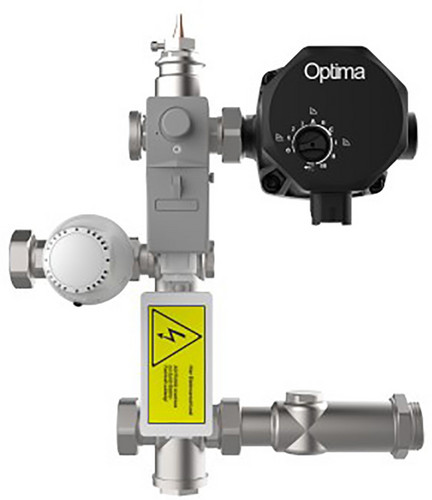

FBR-Regelgruppe Optima T 1.2 130/6 mit Pumpe Optima T 15-6/130, horizontal
637478
auf Anfrage
je
1 STK
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 STK |
Bestellschritt | 1 STK |
Beschreibung
bis ca. 120 m² Fussbodenheizung ausreichend (abhängig vom Wärmebedarf)
Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fussbodenheizungen anzuschliessen.
Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fussbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom
dem aktuellen Wärmebedarf an.
Hinweis: Der Einsatz der Regelgruppe FBR VA 130/6 in Optima T UP-Schränken 69 ist nur
mit der Pumpe Optima T 15-6/130 möglich
Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet
dass die Zarge ca. 35 mm tiefer als die Wandoberfläche gesetzt werden muss
Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.
bestehend aus:
- Temperatur-Festwertregelventil 1/2'' mit Tauchfühler (20 - 50 °C)
Temperaturbegrenzer als Rohranleger (fix +60 °C eingestellt) als Übertemperaturschutz
- Integriertes Regulierventil (Kvs= 3.89 m³/h) zur einfachen Einregulierung des Volumenstromes
- Thermometer 20 - 80 °C im Sekundärvorlaufbalken

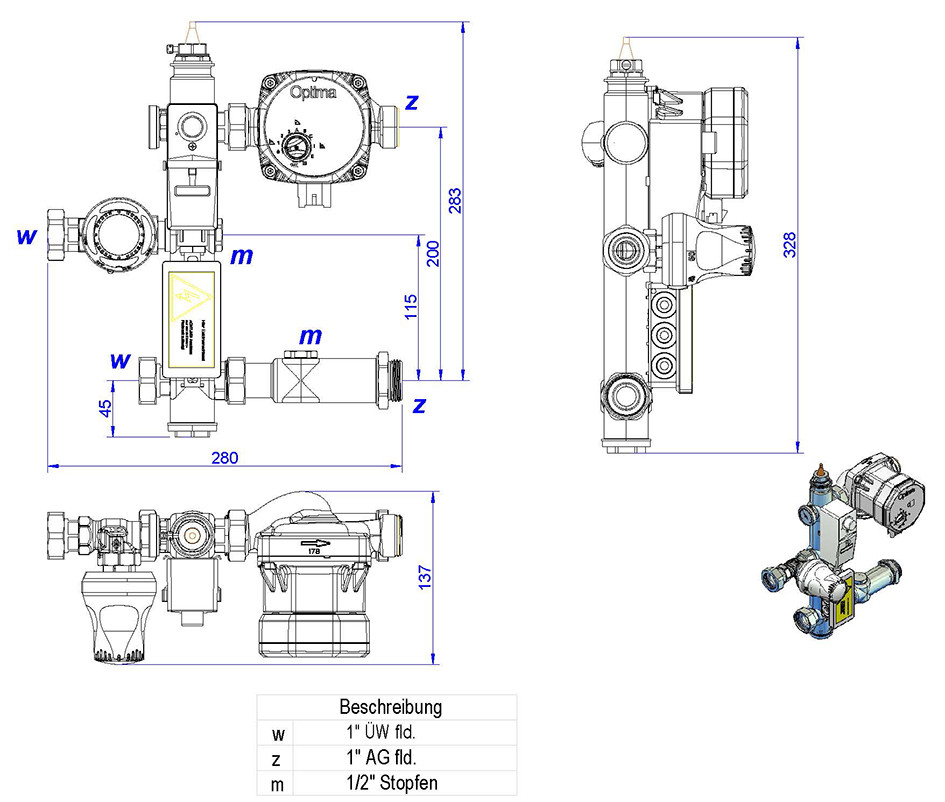

- Horizontal montierte Pumpe, mit Rückschlagventil Einbauhöhe: 360 mm, Einbaulänge: 290 mm
- Anschluss Primärseite horizontal: 1'' ÜW flachdichtend im Vor- und Rücklauf
passend für e-class Anschlussgarnituren
- Anschluss Sekundärseite horizontal: 1'' AG flachdichtend im Vor- und Rücklauf im Vor- und Rücklauf
passend für Optima T Verteiler
Technische Daten:
- Betriebsdruck max.: 6 bar
- Vorlauftemperatur Primärseite max.: +110 °C
- Sekundärseite max.: +50 °C
- Förderstrom Q max.: 2.14 m³/h
- Differenzdruck Primär: 700 mbar
ohne Verteiler und Kugelhähne
Die FBR-Regelgruppe zur Vorlauftemperaturregelung ermöglicht es in bestehenden Heizungsanlagen problemlos Fussbodenheizungen anzuschliessen.
Ein Stellventil im Primärvorlauf regelt die gewünschte Vorlauftemperatur für die Fussbodenheizung.
Zu hohe Vorlauftemperaturen werden durch den Temperaturbegrenzer verhindert.
Die elektronisch geregelte Pumpe passt den erforderlichen Volumenstrom
dem aktuellen Wärmebedarf an.
Hinweis: Der Einsatz der Regelgruppe FBR VA 130/6 in Optima T UP-Schränken 69 ist nur
mit der Pumpe Optima T 15-6/130 möglich
Die Zargen müssen auf ca. 150 mm Einbautiefe montiert werden. Das bedeutet
dass die Zarge ca. 35 mm tiefer als die Wandoberfläche gesetzt werden muss
Der Einbau in AP- Schränken und UP-Schränken 80/84/85 ist nicht möglich.
bestehend aus:
- Temperatur-Festwertregelventil 1/2'' mit Tauchfühler (20 - 50 °C)
Temperaturbegrenzer als Rohranleger (fix +60 °C eingestellt) als Übertemperaturschutz
- Integriertes Regulierventil (Kvs= 3.89 m³/h) zur einfachen Einregulierung des Volumenstromes
- Thermometer 20 - 80 °C im Sekundärvorlaufbalken
- Horizontal montierte Pumpe, mit Rückschlagventil Einbauhöhe: 360 mm, Einbaulänge: 290 mm
- Anschluss Primärseite horizontal: 1'' ÜW flachdichtend im Vor- und Rücklauf
passend für e-class Anschlussgarnituren
- Anschluss Sekundärseite horizontal: 1'' AG flachdichtend im Vor- und Rücklauf im Vor- und Rücklauf
passend für Optima T Verteiler
Technische Daten:
- Betriebsdruck max.: 6 bar
- Vorlauftemperatur Primärseite max.: +110 °C
- Sekundärseite max.: +50 °C
- Förderstrom Q max.: 2.14 m³/h
- Differenzdruck Primär: 700 mbar
ohne Verteiler und Kugelhähne
Merkmale
Serie | Optima T |
Suchbegriff | OPT12FBR1306H |
Artikelgruppe | Zubehör zu Bodenheizung |
