Dieser Artikel ist der Nachfolgeartikel von Artikel:
Artikelnummer:
45939

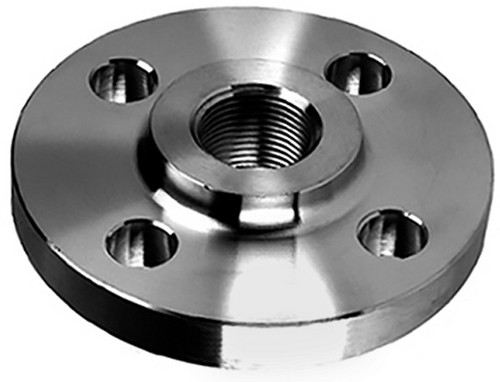

Abbildung ähnlich
Gewindeflansch verzinkt PN 10/16, 3/4'', DIN 2566
30139
auf Anfrage
je 1 STK
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STK |
| Bestellschritt | 1 STK |
Beschreibung
Gewindeflansch verzinkt PN 10/16, 3/4'', DIN 2566
Merkmale

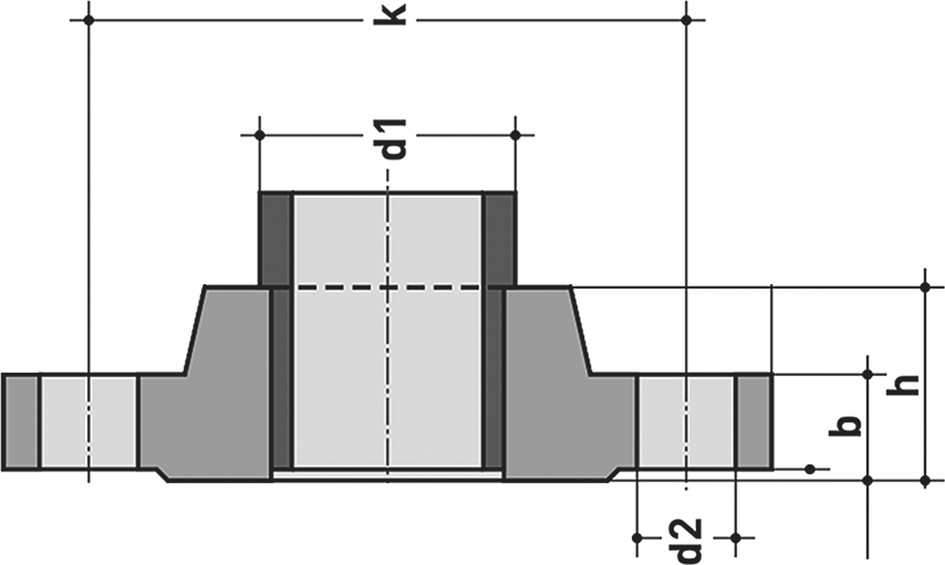

| Artikelart | Lagerartikel |
| DN | 20 |
| Dim Zoll (IG) | 3/4 |
| b mm | 16 |
| k mm | 75 |
| h mm | 24 |
| Ø Bohrungen mm | 14 |
| Material | S235 JR |
| Suchbegriff | GFV1634 |
| Artikelgruppe | Vorschweiss-, Gewindeflanschen |
|
DN
|
Dim Zoll (IG)
|
b mm
|
h mm
|
k mm
|
|||
|---|---|---|---|---|---|---|---|
|
Gewindeflansch verzinkt PN 10/16, 1'', DIN 2566
|
25
|
1
|
16
|
24
|
85
|
|
|
Gewindeflansch verzinkt PN 10/16, 1/2'', DIN 2566
|
15
|
1/2
|
14
|
20
|
65
|
|
|
Gewindeflansch verzinkt PN 10/16, 2'', DIN 2566/EN 1092-1
|
50
|
2
|
18
|
28
|
125
|
|
|
Gewindeflansch verzinkt PN 10, 21/2'', DIN 2566
|
65
|
2 1/2
|
18
|
32
|
145
|
|
|
Gewindeflansch verzinkt PN 10/16, 3'', DIN 2566/EN 1092-1
|
80
|
3
|
20
|
34
|
160
|
|
|
Gewindeflansch verzinkt PN 10/16, 3/4'', DIN 2566
|
20
|
3/4
|
16
|
24
|
75
|
DN:
25
Dim Zoll (IG):
1
b mm:
16
h mm:
24
k mm:
85
DN:
15
Dim Zoll (IG):
1/2
b mm:
14
h mm:
20
k mm:
65
DN:
50
Dim Zoll (IG):
2
b mm:
18
h mm:
28
k mm:
125
DN:
65
Dim Zoll (IG):
2 1/2
b mm:
18
h mm:
32
k mm:
145
DN:
80
Dim Zoll (IG):
3
b mm:
20
h mm:
34
k mm:
160
DN:
20
Dim Zoll (IG):
3/4
b mm:
16
h mm:
24
k mm:
75
Angaben zur Marke
ohne Marke
