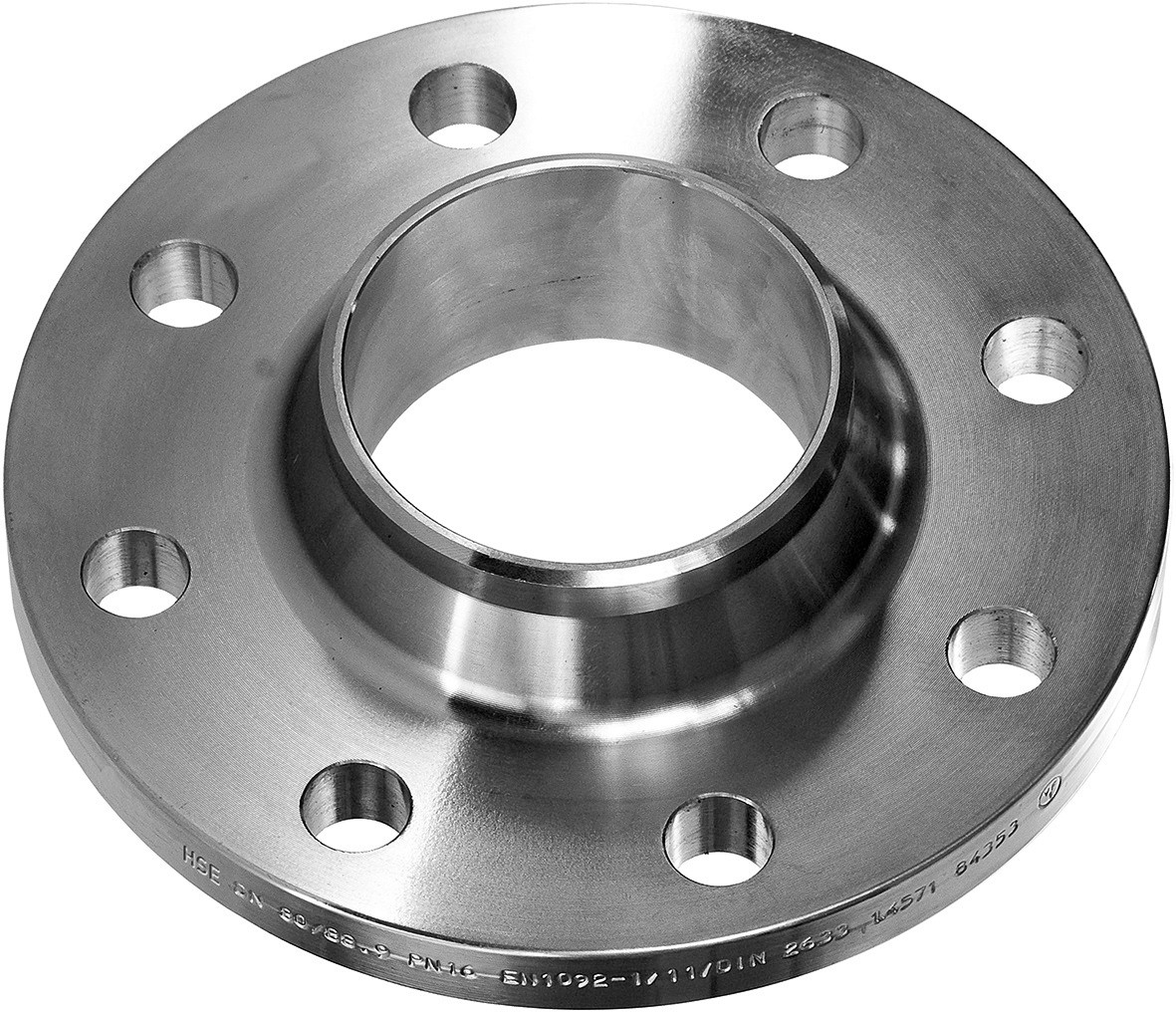

Abbildung ähnlich
Vorschweissflansch, DIN 2631/EN 1092-1 PN 6, DN 65, 76.1x2.9 mm, Form B1
10478
auf Anfrage
je 1 STK
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STK |
| Bestellschritt | 1 STK |
Beschreibung
Vorschweissflansch, DIN 2631/EN 1092-1 PN 6, DN 65, 76.1x2.9 mm, Form B1

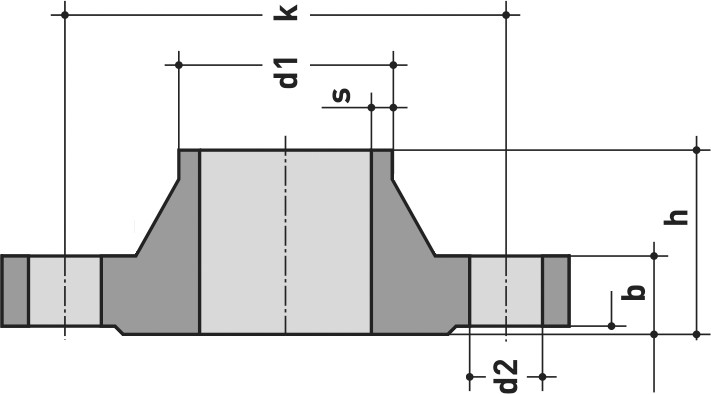

Merkmale
| Artikelart | Lagerartikel |
| DN | 65 |
| d1 x s mm | 76.1x2.9 |
| b mm | 14 |
| k mm | 130 |
| h mm | 38 |
| Ø Bohrungen mm | 14 |
| Material | S235 JR/C22.8/P250GH |
| Suchbegriff | VSF676 |
| Artikelgruppe | Vorschweiss-, Gewindeflanschen |
|
DN
|
b mm
|
d1 x s mm
|
h mm
|
k mm
|
|||
|---|---|---|---|---|---|---|---|
|
Vorschweissflansch, DIN 2631/EN 1092-1 PN 6, DN 250, 273.0x6.3 mm, Form B1
|
250
|
22
|
273.0x6.3
|
60
|
335
|
|
|
Vorschweissflansch, DIN 2631/EN 1092-1 PN 6, DN 300, 323.9x7.1 mm, Form B1
|
300
|
22
|
323.9x7.1
|
62
|
395
|
|
|
Vorschweissflansch, DIN 2631/EN 1092-1 PN 6, DN 100, 114.3x3.6 mm, Form B1
|
100
|
16
|
114.3x3.6
|
45
|
170
|
|
|
Vorschweissflansch, DIN 2631/EN 1092-1 PN 6, DN 125, 139.7x4 mm, Form B1
|
125
|
18
|
139.7x4.0
|
48
|
200
|
|
|
Vorschweissflansch, DIN 2631/EN 1092-1 PN 6, DN 150, 168.3x4.5 mm, Form B1
|
150
|
18
|
168.3x4.5
|
48
|
225
|
|
|
Vorschweissflansch, DIN 2631/EN 1092-1 PN 6, DN 15, 21.3x2 mm, Form B1
|
15
|
12
|
21.3x2.0
|
30
|
55
|
DN:
250
b mm:
22
d1 x s mm:
273.0x6.3
h mm:
60
k mm:
335
DN:
300
b mm:
22
d1 x s mm:
323.9x7.1
h mm:
62
k mm:
395
DN:
100
b mm:
16
d1 x s mm:
114.3x3.6
h mm:
45
k mm:
170
DN:
125
b mm:
18
d1 x s mm:
139.7x4.0
h mm:
48
k mm:
200
DN:
150
b mm:
18
d1 x s mm:
168.3x4.5
h mm:
48
k mm:
225
DN:
15
b mm:
12
d1 x s mm:
21.3x2.0
h mm:
30
k mm:
55
