Abbildung ähnlich
Vorschweissflansch, DIN 2633 PN 16, DN 150, 159x4.5 mm, Form C
10450
auf Anfrage
je 1 STK
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STK |
| Bestellschritt | 1 STK |
Beschreibung
Vorschweissflansch, DIN 2633 PN 16, DN 150, 159x4.5 mm, Form C

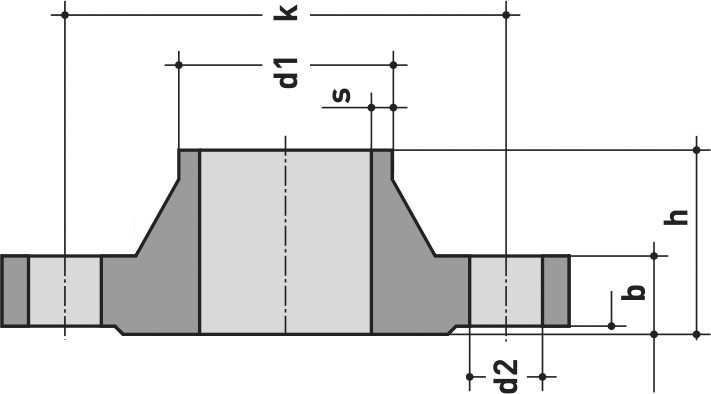

Merkmale
| Artikelart | Lagerartikel |
| DN | 150 |
| d1 x s mm | 159.0x4.5 |
| b mm | 22 |
| k mm | 240 |
| h mm | 55 |
| Ø Bohrungen mm | 22 |
| Material | S235 JR |
| Suchbegriff | VSF16159 |
| Artikelgruppe | Vorschweiss-, Gewindeflanschen |
|
DN
|
b mm
|
d1 x s mm
|
h mm
|
k mm
|
|||
|---|---|---|---|---|---|---|---|
|
Vorschweissflansch, DIN 2633 PN 16, DN 100, 108x3.6 mm, Form C
|
100
|
20
|
108.0x3.6
|
52
|
180
|
|
|
Vorschweissflansch, DIN 2633 PN 16, DN 125, 133x4 mm, Form C
|
125
|
22
|
133.0x4.0
|
55
|
210
|
|
|
Vorschweissflansch, DIN 2633 PN 16, DN 150, 159x4.5 mm, Form C
|
150
|
22
|
159.0x4.5
|
55
|
240
|
|
|
Vorschweissflansch, DIN 2633 PN 16, DN 40, 48.3x2.6 mm, Form C
|
40
|
16
|
48.3x2.6
|
42
|
110
|
|
|
Vorschweissflansch, DIN 2633 PN 16, DN 50, 57x2.9 mm, Form C
|
50
|
18
|
57.0x2.9
|
45
|
125
|
|
|
Vorschweissflansch, DIN 2633 PN 16, DN 32, 42.4x2.6 mm, Form C
|
32
|
16
|
38.0x2.6
|
40
|
100
|
DN:
100
b mm:
20
d1 x s mm:
108.0x3.6
h mm:
52
k mm:
180
DN:
125
b mm:
22
d1 x s mm:
133.0x4.0
h mm:
55
k mm:
210
DN:
150
b mm:
22
d1 x s mm:
159.0x4.5
h mm:
55
k mm:
240
DN:
40
b mm:
16
d1 x s mm:
48.3x2.6
h mm:
42
k mm:
110
DN:
50
b mm:
18
d1 x s mm:
57.0x2.9
h mm:
45
k mm:
125
DN:
32
b mm:
16
d1 x s mm:
38.0x2.6
h mm:
40
k mm:
100
Angaben zur Marke
ohne Marke
