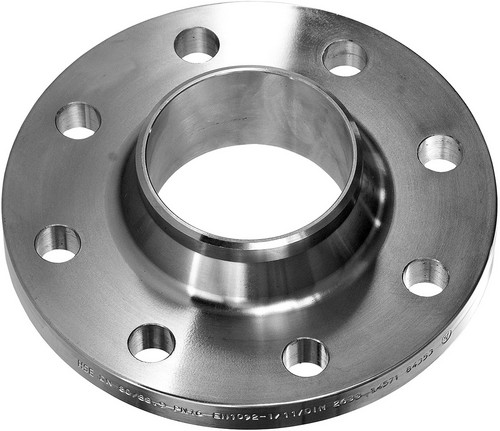

Abbildung ähnlich
Vorschweissflansch, DIN 2635/EN 1092-1 PN 40, DN 20, 26.9x2.3 mm, Form B1
103200
auf Anfrage
je 1 STK
keine Verfügbarkeitsinformationen
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 STK |
| Bestellschritt | 1 STK |
Beschreibung
Vorschweissflansch, DIN 2635/EN 1092-1 PN 40, DN 20, 26.9x2.3 mm, Form B1

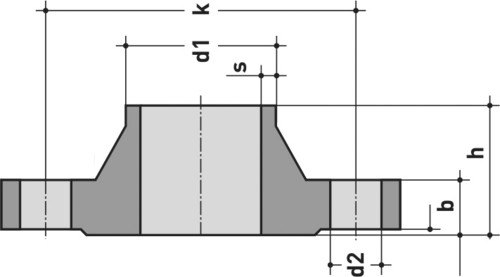

Merkmale
| Artikelart | Bestellartikel |
| DN | 20 |
| d1 x s mm | 26.9x2.3 |
| b mm | 18 |
| k mm | 75 |
| h mm | 40 |
| Ø Bohrungen mm | 14 |
| Material | C22.8/P250GH |
| Suchbegriff | VSF4026 |
| Artikelgruppe | Vorschweiss-, Gewindeflanschen |
|
DN
|
b mm
|
d1 x s mm
|
h mm
|
k mm
|
|||
|---|---|---|---|---|---|---|---|
|
Vorschweissflansch, DIN 2635/EN 1092-1 PN 40, DN 100, 114.3x3.6 mm, Form B1
|
100
|
24
|
114.3x3.6
|
65
|
190
|
|
|
Vorschweissflansch, DIN 2635/EN 1092-1 PN 40, DN 125, 139.7x4 mm, Form B1
|
125
|
26
|
139.7x4.0
|
68
|
220
|
|
|
Vorschweissflansch, DIN 2635/EN 1092-1 PN 40, DN 15, 21.3x2 mm, Form B1
|
15
|
16
|
21.3x2.0
|
38
|
65
|
|
|
Vorschweissflansch, DIN 2635/EN 1092-1 PN 40, DN 150, 168.3x4.5 mm, Form B1
|
150
|
28
|
168.3x4.5
|
75
|
250
|
|
|
Vorschweissflansch, DIN 2635/EN 1092-1 PN 40, DN 20, 26.9x2.3 mm, Form B1
|
20
|
18
|
26.9x2.3
|
40
|
75
|
|
|
Vorschweissflansch, DIN 2635/EN 1092-1 PN 40, DN 25, 33.7x2.6 mm, Form B1
|
25
|
18
|
33.7x2.6
|
40
|
85
|
DN:
100
b mm:
24
d1 x s mm:
114.3x3.6
h mm:
65
k mm:
190
DN:
125
b mm:
26
d1 x s mm:
139.7x4.0
h mm:
68
k mm:
220
DN:
15
b mm:
16
d1 x s mm:
21.3x2.0
h mm:
38
k mm:
65
DN:
150
b mm:
28
d1 x s mm:
168.3x4.5
h mm:
75
k mm:
250
DN:
20
b mm:
18
d1 x s mm:
26.9x2.3
h mm:
40
k mm:
75
DN:
25
b mm:
18
d1 x s mm:
33.7x2.6
h mm:
40
k mm:
85
Angaben zur Marke
ohne Marke
